RNG-3功率四線制電阻器，運用電阻變更原理，采用平面無感結構設計，精度高、穩定性好、在較寬的溫度范圍內溫度系數低，可以做到±5PPM，廣泛應用于穩定測量系統、標準源、計量測試，互感器領域等。阻值范圍0．0001R一10R，精度±0．01％-±1％

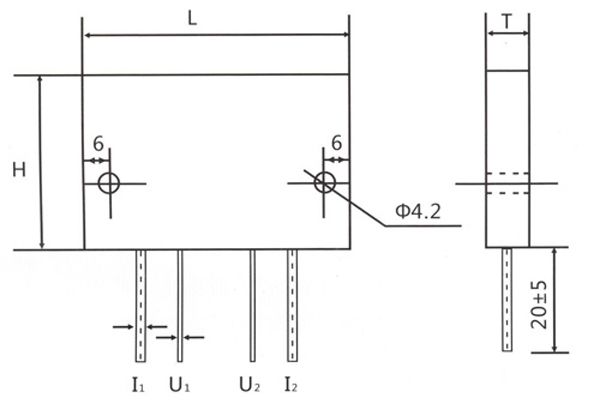

一、產品外形圖及外形尺寸：
| zui大功率 | 外形尺寸 | ||||
| H | L | T | φ （電流引線線徑） | 電原理圖
| |
| 10W | 40 | 60 | 10 | I≤12A 1.3 12<I≤25A2.2 25<I≤40 2.9 40<I≤50A 3.2 | |
| 20W | 40 | 100 | 10 | ||
| 40W | 40 | 150 | 10 | ||
| 60W | 50 | 180 | 10 | ||
| 80W | 50 | 200 | 10 | ||
注：額定功耗與使用說明同RNG-1型
二、主要技術參數：
| 項目 | 指標 |
| 25℃的zui大功耗 | 10W,20W,50W,80W |
| 阻值范圍 | 0.1R-200KR |
| 允許偏差 | L（±0.01%），W（±0.05%），B（±0.1%）,D（±0.5%）,F（±1%） |
| 溫度系數 | ±5PPM |
| 溫度范圍 | -55℃-125℃ |
| 元件極限電壓 | 250V |
| 封裝形式 | 環氧灌封 |
三、額定功耗與環境溫度的關系：
四、使用說明
1)，以上電阻器必須在外敷散熱器的情況下使用，如果不加散熱器，電阻器的使用功率比應該大大降低
2)，安裝帶散熱器的電阻器時，與散熱器接觸的安裝體表面要平直，不得有毛刺、異物等，必要時應在接觸面涂抹一薄層導熱硅脂，安裝緊固螺釘(或螺絲)時，應兩邊(對角)分別逐漸加力，然后完全擰緊。絕不能先擰緊一邊，再開始擰另一邊。在安裝大功率散熱器電阻器時，還應加彈簧墊片。
RNG-3功率型
